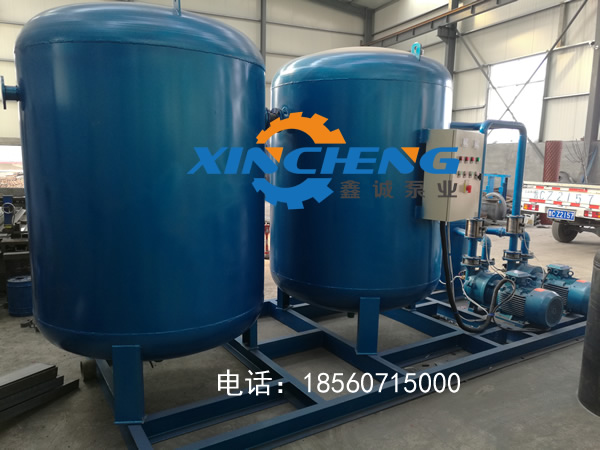

ZF系列真空泵站(又名真空發生裝置、真空負壓站等)是以一臺或兩臺水環式真空泵作為真空獲得設備,以真空罐作為真空存儲設備的成套系統。對于頻繁使用真空源而所需抽氣量不太大的場合下,該系統臂直接使用真空泵大大節約了能源,并有提高了真空泵的使用壽命。
該設備可以為國內各類大中型醫院提供醫用氣體中心站的真空源。并廣泛應用于化工、醫藥行業的真空站、輕工行業的裝灌系統,汽車行業橡塑工程零件的負壓成型,煤炭礦山用的阻燃輸送帶的浸漬和鑄造行業(V法、VRH、V-EPC)的真空源等。
工作原理:
首先設定真空系統的上線限制(比如上限值設定為-0.08Mpa。下限值設定為-0.06Mpa),啟動系統后,其中一臺真空泵開始工作,直到真空罐內真空度高于上限值-0.08Mpa,此時真空泵自動停止運行,真空罐內真空止回閥自動截止,如因工作需求真空管內真空度降至低于下限值-0.06MPa時,另一臺真空泵自動啟動直到真空罐內真空度抽到上限值-0.08MPa為止,如此循環反復運行,使真空罐內真空度始終保持在上、下限值之間。如因工作需求氣量較大,真空罐內真空度低于下限值超過一定時間,而單臺真空泵不能將罐內真空度抽至下限以上時,另一臺真空泵將自動啟動,直至超過上限。
性能特點:
該裝置自第一次啟動后,全部運行過程可以實現全自動控制,其工作過程中,真空系統內各處的真空度始終在其允許范圍內上下波動,其波動范圍可根據用戶要求進行調整。
該裝置在無人操作情況下對系統進行自動控制,在停電時可自動封閉真空系統。
該裝置配備一臺汽水分離器,從而可以節約水源并減少環境污染。

型號 | 真空罐容積 | 推薦真空泵 | 真空度波動范圍 | 極限真空度 | 接口法蘭尺寸 |
m3 | (水環真空泵) | MPa | MPa | DN | d3 | d2 | n | d1 |
ZF-0.3 | 0.3 | 2BV2060×2臺 | 0~-0.09 | -0.097 | 40 | 100 | 80 | 4 | 9 |
SK-0.4×2臺 | 0~-0.08 | -0.089 |
ZF-0.5 | 0.5 | 2BV2061×2臺 | 0~-0.09 | -0.097 | 50 | 110 | 90 | 4 | 9 |
SK-0.8×2臺 | 0~-0.08 | -0.089 |
ZF-1 | 1 | 2BV2070×2臺 | 0~-0.09 | -0.097 | 80 | 145 | 125 | 4 | 9 |
SK-1.5×2臺 | 0~-0.08 | -0.093 |
ZF-1.5 | 1.5 | 2BV2071×2臺 | 0~-0.09 | -0.097 | 80 | 145 | 125 | 4 | 9 |
SK-1.5×2臺 | 0~-0.08 | -0.093 |
ZF-2 | 2 | 2BV5110×2臺 | 0~-0.09 | -0.097 | 80 | 145 | 125 | 4 | 9 |
SK-3×2臺 | 0~-0.08 | -0.093 |
ZF-3 | 3 | 2BV5111×2臺 | 0~-0.09 | -0.097 | 100 | 165 | 145 | 4 | 12 |
SK-3×2臺 | 0~-0.08 | -0.093 |
ZF-5 | 5 | 2BV5121×2臺 | 0~-0.09 | -0.097 | 100 | 165 | 145 | 4 | 12 |
SK-6×2臺 | 0~-0.08 | -0.09 |
